Wprowadzenie do inteligentnej szklarni
Szklarnie to konstrukcje z kontrolowanym klimatem, których ściany i dachy są specjalnie zaprojektowane do uprawy roślin poza sezonem. Większość nowoczesnych szklarni jest wyposażona ze wszystkich stron w ogrzewanie oraz sterowanie wentylacją. Mechanizm zacieniający szklarnię – czyli regulujący ilość światła docierającego do roślin – musi w takim środowisku działać cały rok. Wentylatory recyrkulacyjne są stosowane w celu zapewnienia lepszego obiegu powietrza, co zapobiega wysuszeniu, zmniejsza ryzyko występowania szkodników i chorób roślin. Wszystkie te mechanizmy sprawiają, że klimat wewnątrz szklarni pozostaje na optymalnym poziomie. W tym studium przypadku, za pomocą urządzeń LoRaWAN od Milesight, pokażemy rozwiązania dedykowane do monitorowania środowiska i automatyzacji systemów wewnątrz szklarni.
Największym wyzwaniem jest automatyzacja systemu wentylacji. Potrzeba ręcznego nią stosowania zwiększa ilość pracowników koniecznych do obsługi szklarni oraz komplikuje im pracę. W prezentowanym CASE STUDY – monitoring środowiska i system wentylacji działają niezależnie, jednak czujniki z pomocą kontrolera wywołują pożądaną pracę układu wentylacji wedle ustawionych triggerów (np. temperatura za wysoka – włącz wentylację).

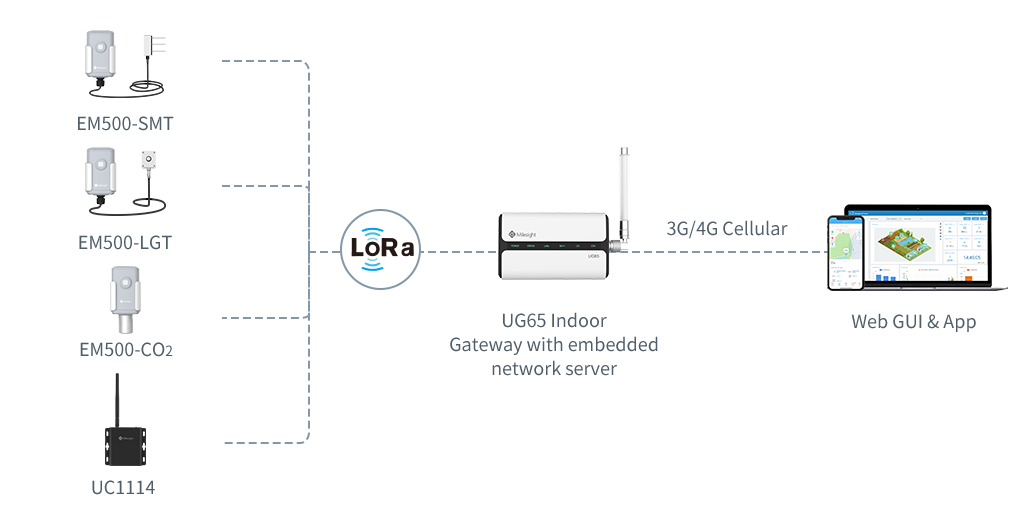

Wykorzystane technologie w tym rozwiązaniu:
- Monitorowanie środowiska ( Temperatura, Wilgotność, CO2, ciśnienie) czujnik: EM500-CO2
- Monitoring stanu gleby( wilgotność, temperatura, przewodność elektryczna) , czujnik: EM500-SMTC
- Monitoring ilości światła słonecznego czujnik: EM500-LGT
- Bramka Komunikacyjna LORA-Wan zewnętrzna z IP65 UG65
- Sterowanie systemem wykorzystany kontroler: UC300 z 2 wejściami cyfrowymi i 2 wyjściami przekaźnikowymi
- Platforma aplikacji w chmurze: Milesight IoT Cloud do analizy danych i raportów

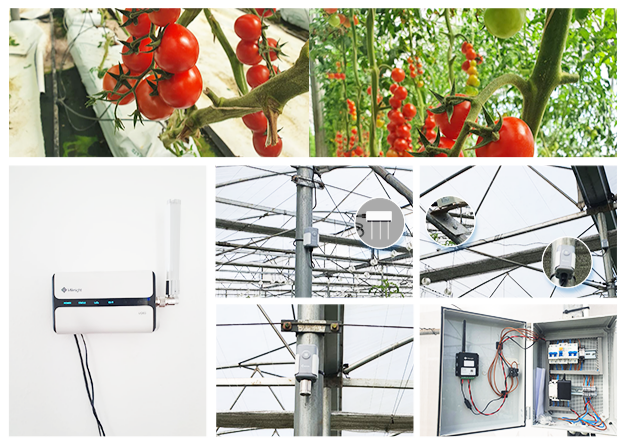

Wdrożenie rozwiązania Smart Greenhouse:
System z którego skorzystał klient, składa się z kilku czujników, bramek i sterowników.

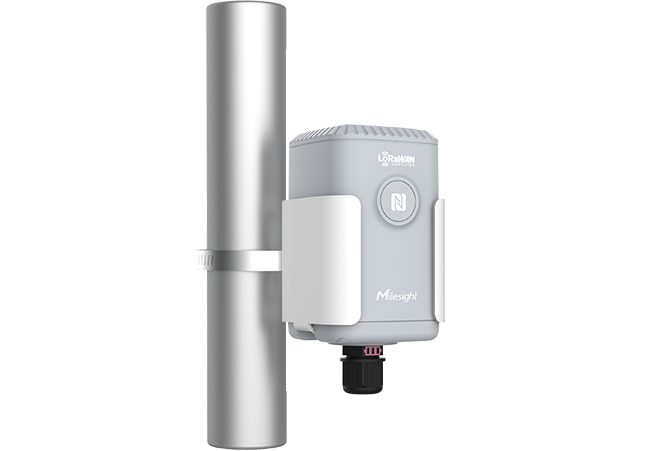

Krok 1: Czujniki wilgotności gleby (EM500-SMT) są instalowane na dedykowanym słupie
Krok 2: Konieczne sondy są wprowadzane do gleby za pomocą 5-metrowego kabla;
Krok 3: Czujniki dwutlenku węgla, temperatury i wilgotności (EM500-CO2) są instalowane na tym samym słupie, sygnał wysyłany jest co 10 minut;
Krok 4: Instalacja bramki UG65 i kontrolera UC300, uruchomienie systemu

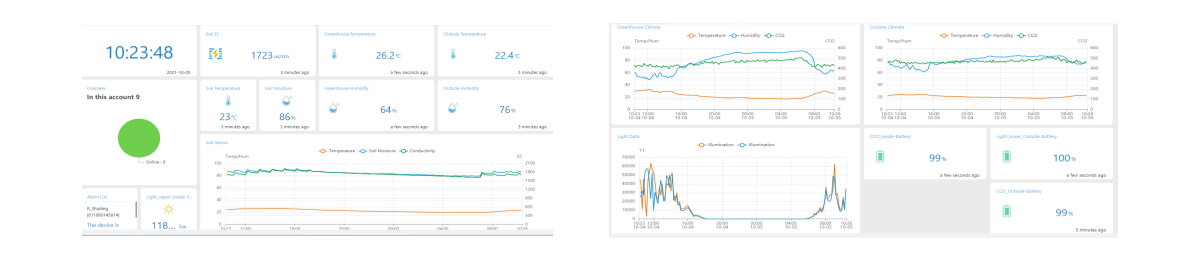

Krok 5: Podłączenie systemu do aplikacji, gdzie użytkownik może sprawdzić dane na zwizualizowanych wykresach w chmurowej aplikacji.
Korzyści z inteligentnej szklarni:
Redukcja kosztów
Zmniejszamy ilość osób potrzebnych do obsługi takiej szklarni oraz ilość środków ochrony roślin.
Zwiększenie Plonów
Rośliny rosnące zawsze w idealnych warunkach dają większe i bardziej obfite plony. Mniejsze jest też ryzyko chorób + bardziej naturalne uprawy.
Pełna automatyzacja
System pracuje szybko, przy minimalnym udziale człowieka. A wentylacja i ogrzewanie zawsze znajdują się na optymalnym poziomie.
