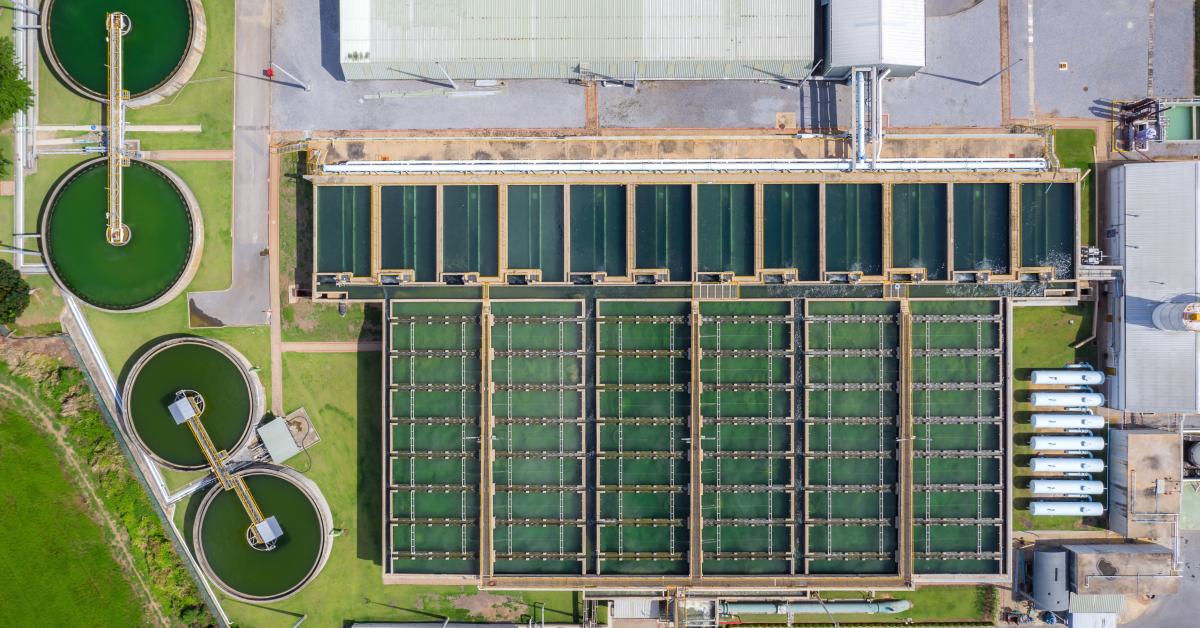

Zdalny monitoring oczyszczalni ścieków

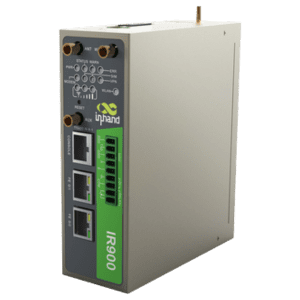

Aby osiągnąć zdalne, scentralizowane zarządzanie urządzeniami w oczyszczalni ścieków, firma InHand Networks opracowała rozwiązanie do zdalnego monitorowania, w tym bramę InRouter900 IoT i chmurę InHand Device Networks Cloud. Kompletne rozwiązanie „Cloud + End” umożliwia komunikację systemu SCADA w czasie rzeczywistym oraz wydajne zdalne monitorowanie i sterowanie instalacją.

Nasz dostawca posiada ponad dziesięcioletnie doświadczenie w budowaniu bezprzewodowych sieci komunikacyjnych. Dla szeroko rozproszonych systemów automatyki dystrybucyjnej, InHand tworzy szybkie i łatwe w użyciu routery sieciowe 4G LTE i 3G przeznaczone do monitorowania w czasie rzeczywistym wydajności podstacji, w tym GOOSE, SMS i Modbus.

Wymagania systemowe dla monitoringu:

• Zdalnie monitowanie stanu pracy lokalnych przepompowni, sieci rurociągów i urządzeń ściekowych.
• Wykonywanie scentralizowanego zarządzania operacjami z szybką reakcją na awarie stacji pomp i sieci rurociągów.
• Szybka reakcja na awarie na miejscu i wydajna konserwacja.
• Na podstawie danych z monitoringu można analizować stanu pracy użytkowników końcowych.

Wdrożenie rozwiązania dla monitoringu:

Warstwa urządzenia: stacja oczyszczania ścieków wykorzystuje sterowniki PLC do automatycznego sterowania i gromadzenia danych, w tym ChZT, azotu amonowego, stężenia jonów wodorowych, natężenia przepływu, stężenia, działania sprzętu, stanu awarii itp. Bramka obliczeniowa InRouter zbiera dane w terenie, a następnie przesyła je do chmury zintegrowanej z systemem SCADA w celu uzyskania akwizycji danych PLC i monitorowania pracy w czasie rzeczywistym.

Warstwa chmury: InRouter wysyła dane do chmury InHand Device Networks przez bezpieczny tunel VPN. Autoryzowani użytkownicy mogą monitorować stan pracy i otrzymywać powiadomienia o błędach za pośrednictwem interfejsu internetowego i aplikacji mobilnej, gdziekolwiek się znajdują. Device Networks Cloud umożliwia również zdalne monitorowanie, zarządzanie, debugowanie i konserwację zapobiegawczą. Dzięki odpowiedniej platformie oraz wbudowanym funkcjom gromadzenia danych i lokalnych alarmów, klienci mogą cieszyć się monitorowaniem podstacji w czasie rzeczywistym z ulepszoną wydajnością reakcji na awarie i zmniejszonym wsparciem techników na miejscu, jeżeli mimo wszystko będzie konieczna asysta inżyniera na miejscu może on wykorzystać oprogramowanie TeamViewer Assist AR dla wsparcia naprawy w czasie rzeczywistym.

Korzyści z rozwiązania:

Zwiększenie produktywności
Dzięki chmurze InHand oraz platformie Device Networks Cloud, system będzie przesyłać dane operacyjne z podstacji do centrum monitorowania, aby zapewnić natychmiastowy monitoring podstacji dla urządzeń rozmieszczonych w sieci.

Integracja z istniejącym systemem
Rozwiązanie wykorzystuje programowanie w języku Python do analizy i przetwarzania danych: klienci mogą dostosować metodę inteligentnego procesu logicznego, wykonywać lokalne przetwarzanie wstępne i przesyłać dane do serwera w chmurze, architektura B/S zapewniająca łatwy dostęp przez interfejs WWW. Jest możliwość wykorzystywania danych „big data” do analizowania stanu różnych węzłów

Alarmy w czasie rzeczywistym
InRouter900 obsługuje alarmy e-mail i SMS, dzięki czemu w przypadku awarii podstacji urządzenie szybko wygeneruje komunikat alarmowy i przekaże go personelowi operacyjnemu pocztą elektroniczną lub SMS-em. Świadomość online w czasie rzeczywistym umożliwia technikom skrócenie czasu przestojów, zapobieganie takim zdarzeniom, jak przerwy w dostawie prądu, oraz minimalizowanie wpływu na jakość dystrybucji energii przez konsumentów.

Certyfikacja i wytrzymałość
Certyfikat Microsoft Azure IoT oraz wytrzymała konstrukcja przemysłowa, IP30, dual SIM. Obsługa VRRP i mechanizmu wykrywania łącza w celu zapewnienia nadmiarowości

Dostawcy, których produkty zastosowano przy tym rozwiązaniu:

InHand / NetAlly / TeamViewer / Vispena
